国内年产万吨级锂电池破碎分选成套生产线主流标配极片剥离技术详解

极片剥离目标是破坏PVDF 粘结剂结合界面，把正极活性粉、负极石墨从铝箔 / 铜箔集流体上分离，目前国内年产万吨级锂电池破碎分选成套产线（主流干法回收线），商业化量产全部采用【物理剥离路线】。下面是我司具体分享的关于国内年产万吨级锂电池破碎分选成套生产线主流标配极片剥离技术详解内容！

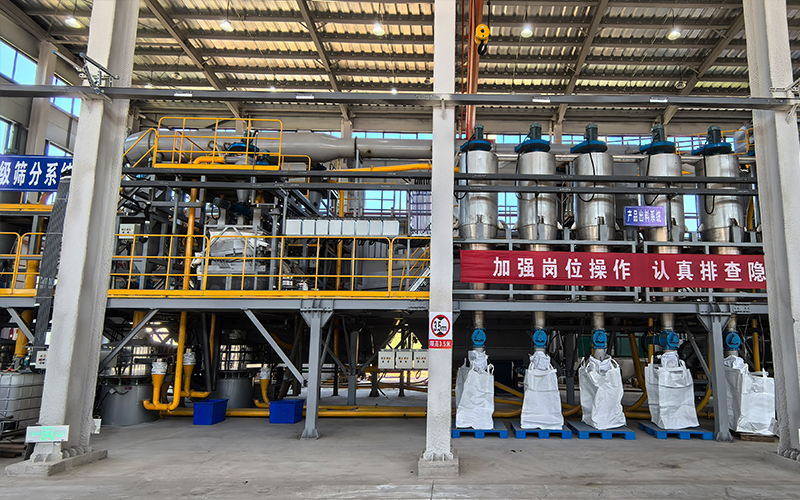

年产万吨锂电池破碎生产线主流标配物理干法剥离可细分两类方案：

方案 A：纯机械梯度物理剥离（常温干法，无加热）

核心技术

整套工序：粗撕碎 → 多级柔性破碎 / 揉搓解离 → 涡轮摩擦脱粉 → 负压气流分级 + 多级筛分

依靠剪切力、揉搓摩擦力、气流冲击力，精准作用在极片界面；通过严格控制破碎间隙，避免铜铝箔过度粉碎；配合密闭负压风选实时把脱落黑粉抽离，防止二次粘连。

很多设备厂商宣传的 “柔性脱粉、气流剥离” 都属于此类。

优点

工艺流程连续化，完美适配年产 1 万吨 24h 三班连续生产；

无废水、无有机溶剂、无大量烟气处理，环保审批难度很低（河南危废回收项目推荐选择）；

基建配套简单，不需要大型热解炉、污水处理站，一次性投资更低；

铜铝箔完整度较高，铜铝碎屑少；产出黑粉、金属料可直接外售；

运维简单，仅常规粉尘治理，危废增量少。

缺点

单一纯机械模式下，高粘结度老旧退役电池剥离上限 92%~96%；胀气、受潮电池残粉偏高；

对设备制造精度要求非常高；劣质简易破碎机容易撕碎铜铝箔，造成黑粉金属杂质超标；

极片压实密度高的物料，脱粉难度上升。

方案 B：低温无氧热脱附预处理 + 机械物理剥离（当前高 端产线主流升级方案）

重要界定：属于物理辅助工艺，不属于化学剥离！

核心技术

物料进入密闭惰性气氛（氮气）低温热脱附（250~350℃）：只让 PVDF 粘结剂软化、电解液挥发，不发生深度裂解；降低活性物质与箔材结合力；冷却后再进入多级揉搓、气流剥离完成深度脱粉。

温度不超过 380℃，不大量分解粘结剂，较大限度减少含氟废气。

优点

极片剥离率提升至 97%~99%，兼容三元、磷酸铁锂混合退役电池；受潮、老化电池适应性强；

依然属于干法体系，没有废液产生；剥离指标比较均衡；

黑粉残铝、残铜更低，下游湿法冶金加工成本下降。

缺点

需要配套密闭加热系统、氮气供给、烟气净化，设备投资、能耗高于常温纯机械产线；

需要配套废气 RTO 焚烧系统，增加运维成本；温控失控容易造成铝箔氧化。

市场上很多厂家混淆概念，把 “热解预处理” 称作热化学法，行业装备招标标准统一划分为干法物理回收工艺。
